9320A
SAM™ リファレンス・コントローラー
ワークフローを強化する5つのオーディオ・ツールをひとつに
9320Aは、UNIOエコシステムの中核を担い、モニター・コントローラー、キャリブレーション・ツール、出力インターフェース、GLMリモート、ヘッドホン・アンプとして、5つの異なるオーディオ・ツールをひとつのデバイスでこなします。そして、作業の効率化に大きく貢献するセンター・デバイスとして、ステレオからイマーシブまで、スピーカーとヘッドホンのスムースな切り替えをユーザーに提供します。
そして今、「UNIO PRM（Personal Reference Monitoring）」の登場により、9320Aは8550A プロフェッショナル・リファレンス・ヘッドホンと組み合わせて、スピーカーとヘッドホン、単に両方のモニタリング環境を切り替えるだけではなく、一貫したサウンド、真の「ソニック・リファレンス」を提供することができるようになりました。
9320A
SAM™ リファレンス・コントローラー
ワークフローを強化する5つのオーディオ・ツールをひとつに
9320Aは、UNIOエコシステムの中核を担い、モニター・コントローラー、キャリブレーション・ツール、出力インターフェース、GLMリモート、ヘッドホン・アンプとして、5つの異なるオーディオ・ツールをひとつのデバイスでこなします。そして、作業の効率化に大きく貢献するセンター・デバイスとして、ステレオからイマーシブまで、スピーカーとヘッドホンのスムースな切り替えをユーザーに提供します。
そして今、「UNIO PRM（Personal Reference Monitoring）」の登場により、9320Aは8550A プロフェッショナル・リファレンス・ヘッドホンと組み合わせて、スピーカーとヘッドホン、単に両方のモニタリング環境を切り替えるだけではなく、一貫したサウンド、真の「ソニック・リファレンス」を提供することができるようになりました。
どのようなDAWを使っていても、どのようなオーディオ・インターフェイスを使っていても、9320Aをシステムに追加することにより、Genelecの先進的な機能をシステムに追加し、あなたのワークフローにあわせてカスタマイズすることができます。
柔軟な接続性、そして、SAM（Smart Active Monitor）システムのフィジカル・コントロールならびにリファレンス・グレードのヘッドフォン出力。GLM（Genelec Loudspeaker Manager）ソフトウェアやAural ID ソフトウェアのコントロールまで、その全てを指先で操作することができます。 9320Aがあれば、いつでもどこでも自信を持ってスタジオ・リファレンスにアクセスでき、一貫性を最大限に生かしたミックスを迅速に作成することができます。
9320Aの特徴
1. ステレオからイマーシブまで、
モニタリングをフィジカル・コントロール
拡張性豊かなSAM（Smart Active Monitor）システムの管理
9320Aは、GLM（Genelec Loudspeaker Manager）ソフトウェアの主要機能を直感的にかつ素早くコントロールできる、フィジカル・ユーザー・インターフェースを備えます。ワークフローを効率化し、GLMソフトウェアの画面を見ることなく操作できるため、DAWでの作業に集中できます。
同じ空間で複数のモニタリング・システムを簡単に管理
9320AではGLMの機能を指先で直感的に操作し、SAMシステムのモニタリング・レイアウトの切り替えや管理を素早く操作できます。また、直接接続したステレオ・モニタリング・システムのレベル調整や基本的なコントロールも行うことができます。9320Aによってモニタリング方法の切り替えがこれまで以上に簡単になることで、信頼性の高いモニタリングを実現します。あらゆるDAWとオーディオ・インターフェースのシステムで使用でき、GLMと組み合わせることで無制限のチャンネル数をSAMシステムで取り扱うことも可能です。また、本体に備えるAES/EBU入力やアナログ入力を使うことで、ステレオ・スピーカー・システムを簡単に追加できます。
スピーカーとヘッドホンのモニタリングを
ボタンひとつでインテリジェントに切り替え
9320Aは、ヘッドホン・レベルの調整も可能です。スピーカーに合わせてヘッドホン・レベルを調整することで、出力レベルを保ちながらモニタリング・システムを切り替えることができます。切り替えの度にレベルを調整する必要がなくなるため、よりスムースで快適なモニタリングが行えます。
2. 忠実な信号経路を実現するAES/EBU接続
多目的に使える入出力オプション
9320AはアナログおよびAES/EBU入出力を備え、ステレオ（またはステレオおよびサブウーファー）・モニタリング・システムを本体に直接接続できます。また、コンピュータからハイ・レゾリューションなステレオ・オーディオ信号を出力できるUSBインターフェース機能も備えます。9320Aは、「SAM」モードでの固定レベルのライン出力のほか、本体で出力レベルを調整することも可能です。いずれのモードもバランス・アナログ出力およびAES出力に対応し、あらゆるプロ用スピーカーやヘッドホンで使用できます。
高品質DACによる変換
9320Aは、高品質コンバーターとしても利用できます。コンピュータからのUSBオーディオ入力をアナログまたはAES/EBU出力に変換できるだけでなく、本体のアナログ入力からAES出力へ、AES入力からアナログ出力への変換にも対応します。様々な用途に使用できるため、プロフェッショナルなモニタリング作業のハブとして便利に活用できます。アナログ・バランス・ライン入力の最大入力レベルは、+12dBu または +24dBu に設定可能です。USBオーディオおよびAESデジタル・オーディオ入力からAESデジタル出力への変換は、138dBのダイナミック・レンジ（A特性）を実現します。
3. リファレンス・グレードのヘッドホン出力
プロフェッショナル・ヘッドホン・モニタリング
9320Aはパーソナルなヘッドホン特性のキャリブレーションに対応し、リファレンス・レベルのリスニング体験を提供します。ヘッドホン出力は16～600Ωまでのヘッドホン・インピーダンスに対応し、優れたリニアリティ（THD+N -110dB未満）とダイナミック・レンジ（126dB）を実現。最大RMS出力は6Vで、高品質プロフェッショナル・ヘッドホンのパフォーマンスを最大限に引き出します。
UNIO Personal Reference Monitoring（UNIO PRM）
UNIO PRMシステムは、9320Aと工場でキャリブレーションされた8550Aプロフェッショナル・リファレンス・ヘッドホンを組み合わせることによって、ヘッドホン・モニタリングにおいても、SAMシリーズのスピーカーと同等な、精度の高いリファレンス・サウンドを実現します。8550Aヘッドホンと、マッチドペアの9320Aを組み合わせたUNIO PRM システムは、スピーカー・モニタリングとパーソナル・ヘッドホン・モニタリングをシームレスに統合し、さらに、まったく新しいレベルへと引き上げる、卓越した音の信頼性を備えた、新時代のモニタリング・ヘッドホン・ソリューションです。
4. GLMによるスピーカー・キャリブレーションおよびリスニング・レベルの整合
GLM AutoCal™ オート・キャリブレーション
GLMソフトウェアは、SAM（Genelec Smart Active）モニタリング・システムと連携し、正確にキャリブレートされたスピーカー（サブウーファーのキャリブレーションにも対応）によるニュートラルなオーディオ再生を実現。また、システムの詳細な測定データや改善のための提案が得られるGRADEレポートも利用できます。9320Aには、GLM測定用リファレンス・マイクロホンが付属します。
あらゆるモニタリング・レベルを整合
9320Aは、あらゆるレイアウトに対応したスピーカー・ベースのモニタリングとヘッドホン・ベースのモニタリングにおける再生レベルを整合できます。これにより、スピーカーとヘッドホンによるモニタリングを、極めてシームレスに切り替えることが可能です。
5. セーフ・リスニング - 騒音量の推定
モニタリング時の聴力保護
本体のバックライト付きディスプレイに表示されるA、C、Z特性のSPL（音圧レベル）連続モニタリング機能により、リスニングの安全性を素早く確認できます。音圧レベルは、スピーカー・モニタリングの場合は付属のリファレンス・マイクロホンでサンプルされ、ヘッドホン・モニタリングの場合はヘッドホンの感度データから算出されます。オーディオ・エンジニアの音響暴露量が記録されることで、聴覚への安全性を警告するアラームを簡単に設定できます。これらに加え、聴覚疲労を最小限に抑える高度なリニア・モニタリング・システムを作成でき、聴覚を確実に保護します。
9320A - スタジオ環境 および モバイル環境での理想的なオーディオ・モニター・マルチツール
9320Aは、ステレオ/イマーシブの音楽スタジオ、ゲーム・オーディオのスタジオ、放送、ストリーミング、ポストプロダクションのエンジニアにとって理想的なオーディオ・モニター・マルチツールです。
9320Aは、GenelecのSAMスピーカー、GLMおよびAural IDソフトウェアが動作するコンピュータと共にUNIO PRMソリューションの一部として使用する場合に最高の性能を発揮しますが、コンピュータなしでスタンドアロン・モードで使用することもでき、全てのプロフェッショナル・モニター・スピーカー（Genelec以外も含む）およびヘッドホンにも対応しています。
9320Aは、タイプCのUSB接続から給電され、コンピュータで動作するあらゆるDAWソフトウェアと互換性があります。コンピュータから電源が供給されない場合は、別のUSB Type-C電源入力が使用可能です。
全ての入出力の組み合わせにおけるオーディオ帯域幅は、下は0.2 Hz (-3 dB) から、上は45 kHz (-3 dB)にまでおよび、120 dBを超えるダイナミックレンジ、-110 dB以下のTHD+N、2～3.2 msの最小入力-出力レイテンシーを実現するなど、全てのオーディオ・プロフェッショナルの高い要求に応える十二分なスペックを備えています。
Aural ID - バイノーラル・バーチャル・モニタリング
GenelecのAural ID テクノロジーは、高精度で個人最適化された頭部伝達関数（HRTF）を利用してバーチャル・モニター・スピーカーをヘッドホン内にレンダリングします。これにより、ヘッドホンにより再生されるオーディオの、正確な「頭外定位」が可能になり、ステレオからイマーシブまで、ヘッドホン・モニタリングにおいても、スピーカーを使ったモニタリングと同等な体験を提供します。
Aural ID を9320Aのリファレンス・グレードのヘッドホン出力と組み合わせることで、空間的な正確性だけではなく、プロフェッショナルが正しくミックス判断することができる信頼のできる音質を提供することができます。
Genelecは、最高水準のリファレンス・サウンドをヘッドホン・モニタリングにも提供します。

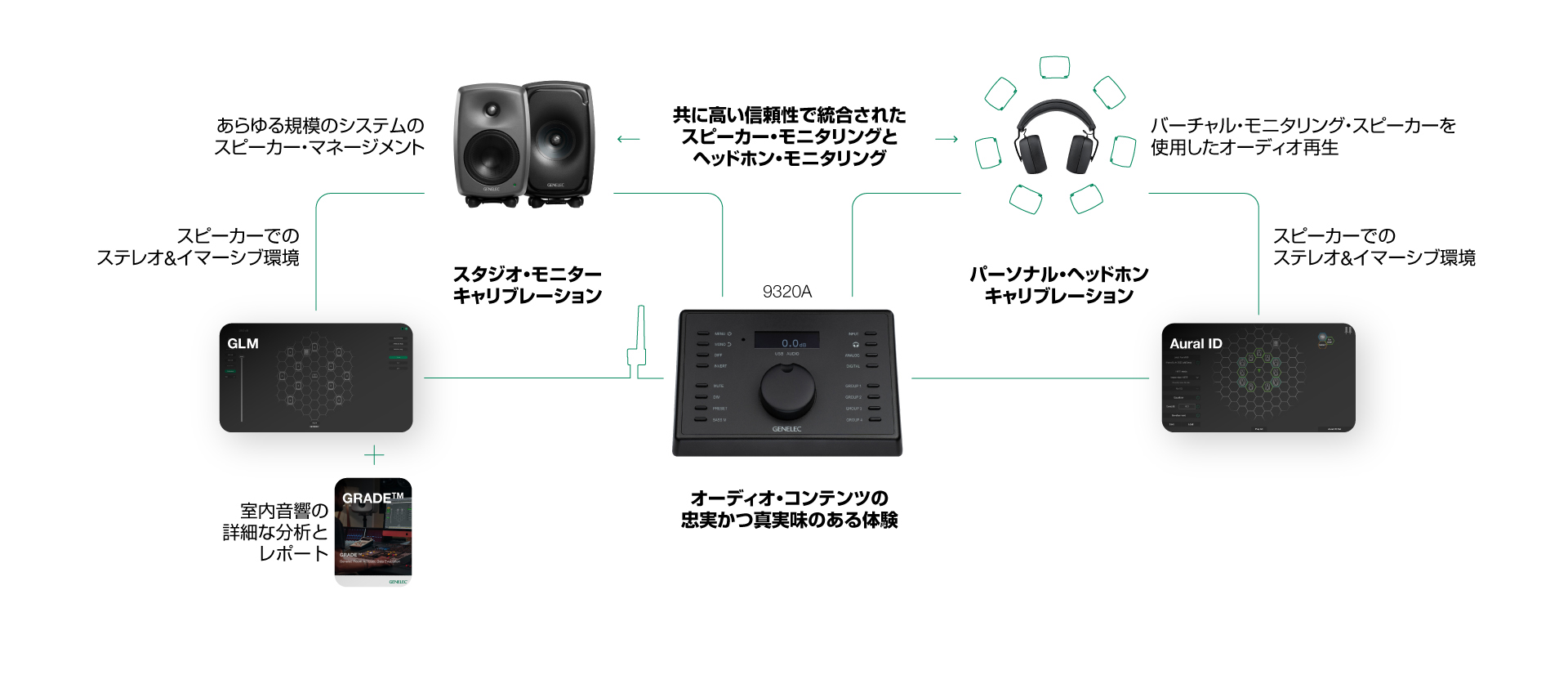

UNIOオーディオ・モニタリング
セットアップの例

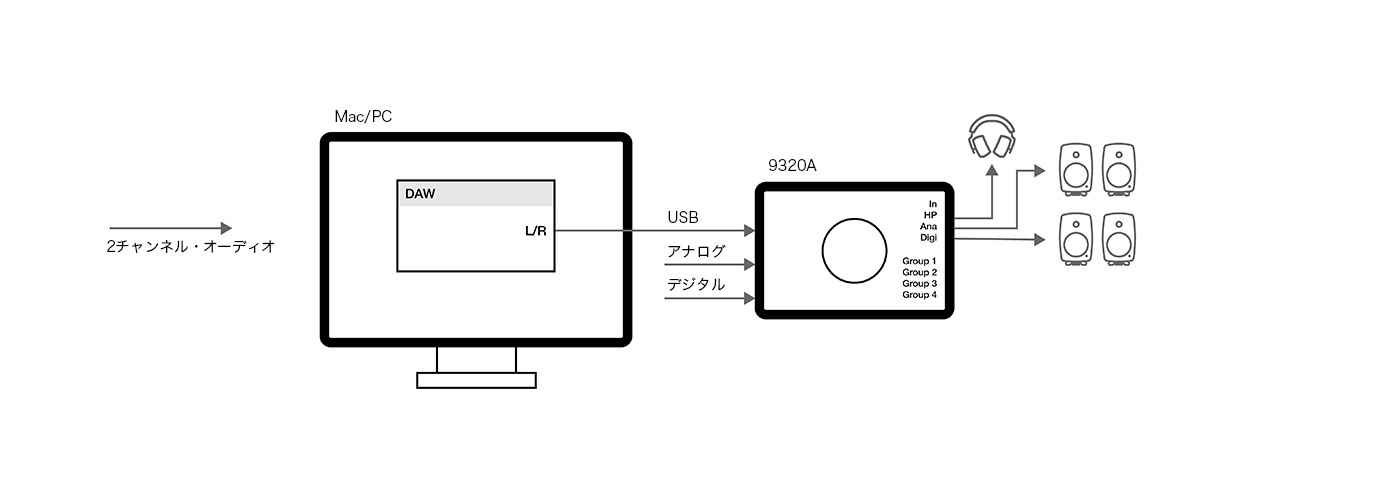

SAMスピーカーではないスタジオ·モニターと接続して使用する
- UNIO PRMは、SAM™スピーカーではないスタジオ・モニターと接続して使用することもできます。その場合はグループ・プリセットおよび9320Aに搭載されたグループごとのプリセット・ボタンは使用できません。
- 入力ソースはUSB入力によるPC/Macへの接続、アナログ入力、デジタル入力のいずれも使用可能です。また、出力ソースもアナログ出力、デジタル出力およびヘッドホン出力が使用できます。ただし、GLMソフトウェアを使用しないこの場合は、Aural IDは使用できません。
- 音量は、ボリューム・ノブで操作することができるほか、Mono、Diff、Invert、Mute、Dim、Preset（プリセット・レベル）ボタンが使用できます。
- 出力レベルの一致、システムのコントロールおよびキャリブレーションなどには、SAMスピーカーおよびGLMソフトウェアの使用が必要です。

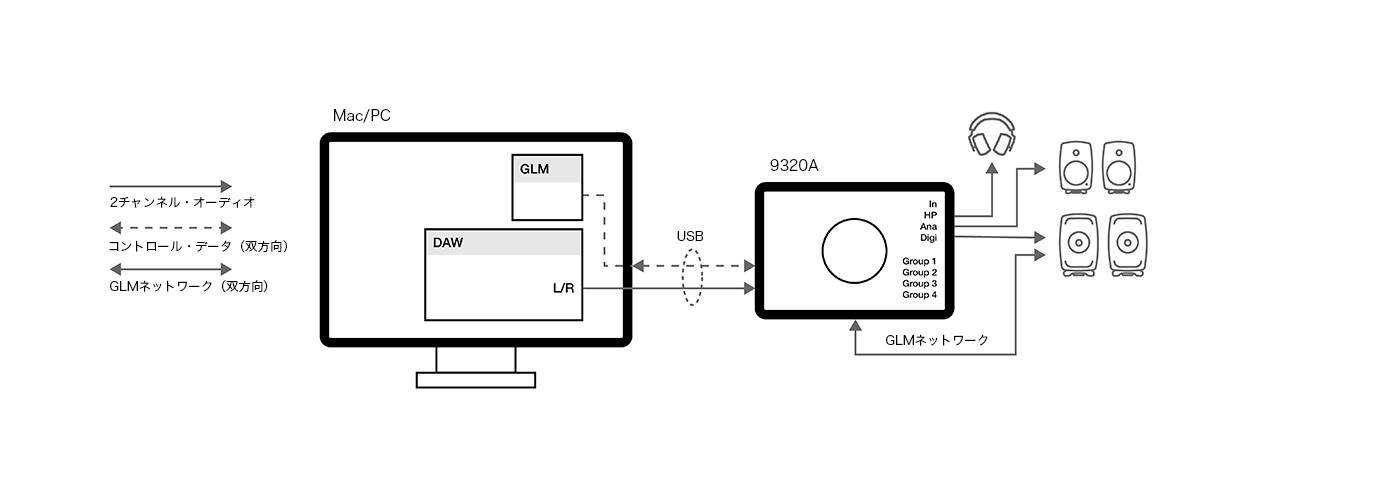

9320AとGLMソフトウェアを使用して、SAMスピーカーで使用する（Aural IDは未使用）
- UNIO PRMをGLMソフトウェアおよびSAMスピーカーと使用する場合は、スタジオ・モニター・スピーカーのキャリブレーションと、グループ・プリセット（およびグループ・プリセット・ボタン）を使用することができます。ただし、Aural IDが未使用の場合は、個人最適化されたヘッドホン・モニタリングを行うことはできません。
- 入力ソースはUSB入力によるPC/Macへの接続、アナログ入力、デジタル入力のいずれも使用可能です。また、出力ソースもアナログ出力、デジタル出力およびヘッドホン出力が使用できます。デジタル出力はGLMに関連付けられます。
- SAMスピーカーは、9320AとGLMソフトウェアを使用して、キャリブレーションが可能です。
- 音量は、ボリューム・ノブで操作することができるほか、Mono、Diff、Invert、Mute、Dim、Preset（プリセット・レベル）ボタンが使用できます。

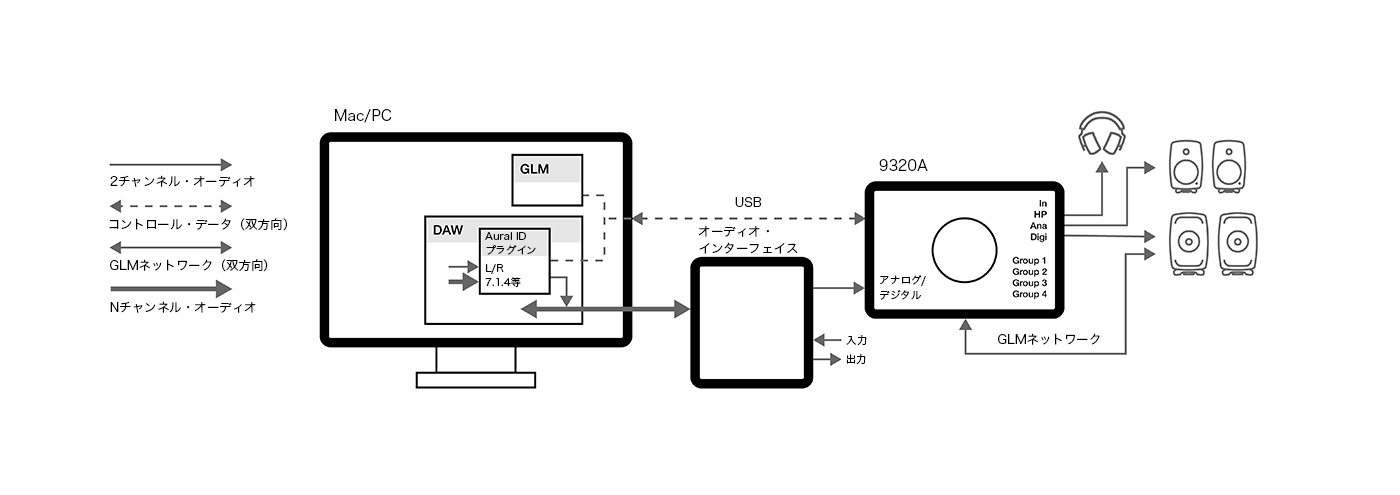

9320AとGLMソフトウェア、Aural IDプラグインを使用して、SAMスピーカーでのステレオ再生とヘッドホンでのイマーシブ再生を行う
- UNIO PRMをGLMソフトウェアおよびSAMスピーカーと使用する場合は、スタジオ・モニター・スピーカーのキャリブレーションと、グループ・プリセット（およびグループ・プリセット・ボタン）を使用することができます。また、Aural IDを使用することができ、個人最適化されたヘッドホンでのステレオ／イマーシブ再生が可能です。
- 入力ソースはUSB入力によるPC/Macへの接続、アナログ入力、デジタル入力のいずれも使用可能です。また、出力ソースもアナログ出力、デジタル出力およびヘッドホン出力が使用できます。デジタル出力はGLMに関連付けられます。
- バイノーラル・オーディオを使用しない場合、Aural IDプラグインはL/Rでバイパスになります（USB経由で制御可能）。また、GLMとAural IDを使用時、スピーカー・モニタリングを有効にすると、GLMはAural IDをバイパスします。

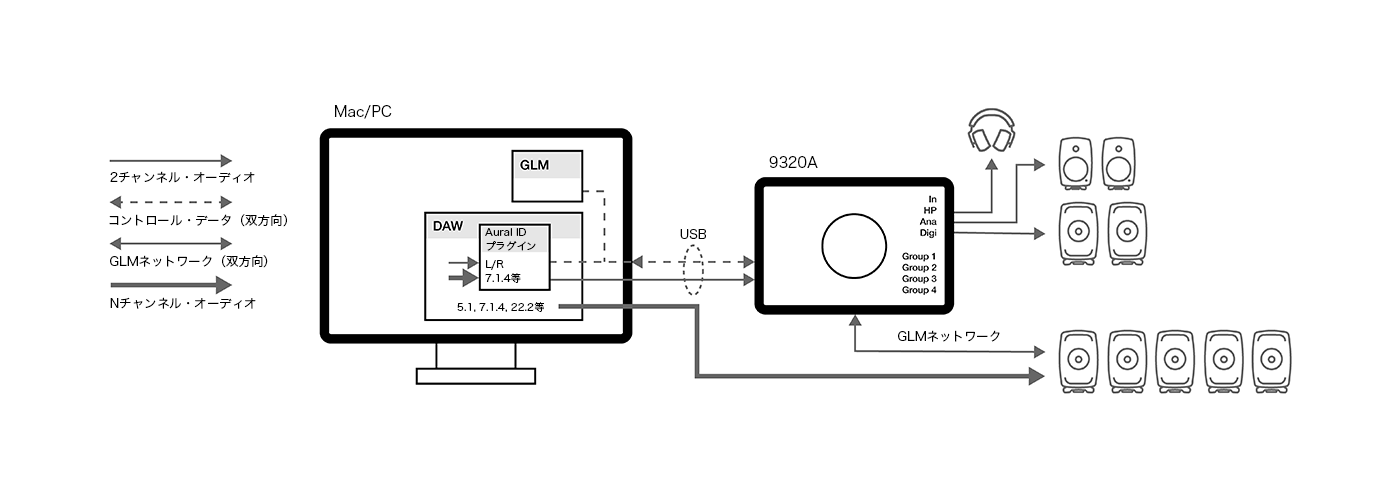

9320AとGLMソフトウェア、Aural IDプラグインを使用して、ステレオとイマーシブをスピーカーとヘッドホンで再生する
- UNIO PRMをGLMソフトウェアおよびSAMスピーカーと使用する場合は、スタジオ・モニター・スピーカーのキャリブレーションと、グループ・プリセット（およびグループ・プリセット・ボタン）を使用することができます。また、Aural IDを使用することができ、個人最適化されたヘッドホンでのステレオ／イマーシブ再生が可能です。
- 入力ソースはUSB入力によるPC/Macへの接続、アナログ入力、デジタル入力のいずれも使用可能です。また、出力ソースもアナログ出力、デジタル出力およびヘッドホン出力が使用できます。デジタル出力はGLMに関連付けされません。また、9320Aの出力に応じて、USB接続でのステレオおよびバイノーラルを再生します。
9320AとGLMソフトウェア、Aural IDプラグイン、SAMスピーカーをイマーシブ環境で使用する（外部オーディオ・インターフェース使用時）
- UNIO PRMをGLMソフトウェアおよびSAMスピーカーと使用する場合は、スタジオ・モニター・スピーカーのキャリブレーションと、グループ・プリセット（およびグループ・プリセット・ボタン）を使用することができます。また、Aural IDを使用することができ、個人最適化されたヘッドホンでのステレオ／イマーシブ再生が可能です。
- 入力ソースはUSB入力によるPC/Macへの接続、アナログ入力、デジタル入力のいずれも使用可能です。また、出力ソースもアナログ出力、デジタル出力およびヘッドホン出力が使用できます。デジタル出力はGLMに関連付けされます。
- バイノーラル・オーディオを使用しない場合、Aural IDプラグインはL/Rでバイパスになります（USB経由で制御可能）。

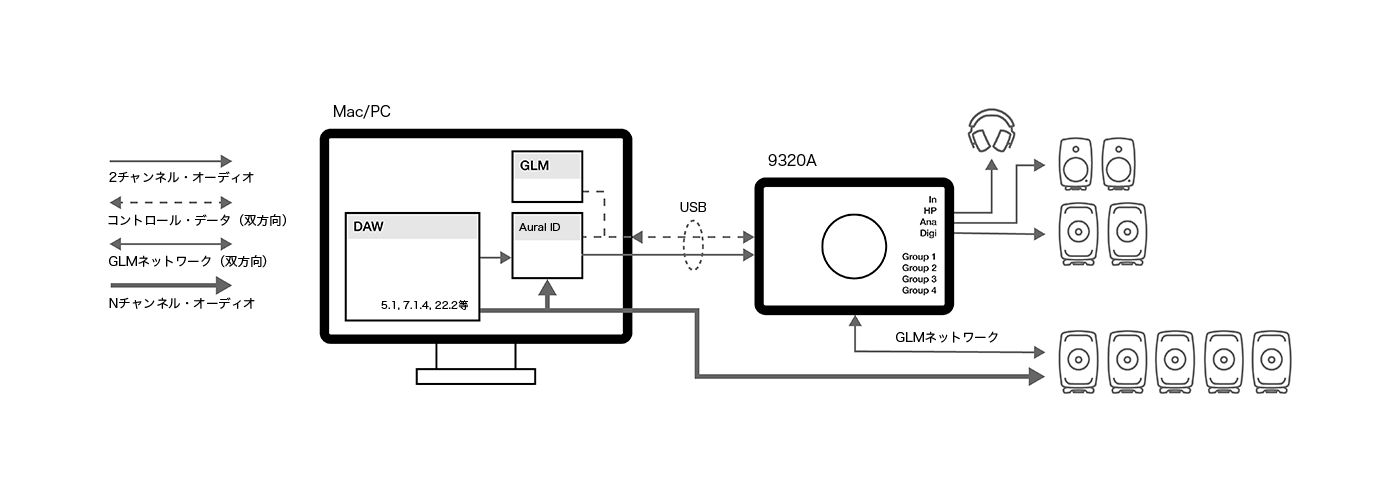

9320AとGLMソフトウェア、Aural IDを使用して、ステレオ/イマーシブ再生する
- UNIO PRMをGLMソフトウェアおよびSAMスピーカーと使用する場合は、スタジオ・モニター・スピーカーのキャリブレーションと、グループ・プリセット（およびグループ・プリセット・ボタン）を使用することができます。また、Aural IDを使用する場合は、個人最適化されたヘッドホンでのステレオ／イマーシブ再生が可能です。
- 入力ソースはUSB入力によるPC/Macへの接続、アナログ入力、デジタル入力のいずれも使用可能です。また、出力ソースもアナログ出力、デジタル出力およびヘッドホン出力が使用できます。デジタル出力はGLMに関連付けされません。また、9320Aの出力に応じて、USB接続でのステレオおよびバイノーラルを再生します。
Genelec
UNIO パーソナル・リファレンス・モニタリング
- 9320A Genelec SAM™ リファレンス・コントローラー
- Genelecの本社工場にてキャリブレートされた測定用リファレンス・マイクロホンおよびマイク・ホルダー（ケーブル長: 5m）
- USB Type C - Type Cケーブル（長さ 3m）
- USB Type C - Type A 変換アダプター
- 9320A 専用 ハード・テキスタイル・キャリーケース
-8550A プロフェッショナル・リファレンス・ヘッドホン
- ストレート・タイプの編み込み被覆ケーブル (3 m)&コイル・タイプのケーブル (5 m)
- ベルベッド・タイプの交換用イヤー・パッド（デフォルトはシープスキン・タイプ）
- ベルベッド・タイプの交換用ヘッドバンド・パッド（デフォルトはシープスキン・タイプ）
- 8550A専用ハード・テキスタイル・キャリーケース&布製ソフト・キャリーバッグ
保証条件
全てのGenelec製品には、製造時の過失や欠陥に対し、2年間（購入日から）の製品保証が付帯します。Genelecのサステイナビリティ・プログラムの一環として、製品登録を行ったすべてのGenelec製品を対象に、2年間の保証期間にプラス3年間延長され、トータル5年間の保証が適用されます。Genelecおよびジェネレックジャパンは、保証期間中の保証サービスと保守部品の費用を負担します。
Genelec
UNIO Personal Reference Monitoring
9320A + 8550A Personal Reference Monitoring System
Awards
Genelec
9320A SAM™ リファレンス・コントローラー
- 9320A Genelec SAM™ リファレンス・コントローラー
- USB Type C - Type Cケーブル（長さ 2m）
- USB Type C - Type A 変換アダプター
- Genelecの本社工場にてキャリブレートされた測定用リファレンス・マイクロホンおよびマイク・ホルダー（ケーブル長: 5m）
保証条件
全てのGenelec製品には、製造時の過失や欠陥に対し、2年間（購入日から）の製品保証が付帯します。Genelecのサステイナビリティ・プログラムの一環として、製品登録を行った全てのGenelec製品を対象に、2年間の保証期間にプラス3年間延長され、トータル5年間の保証が適用されます。Genelecおよびジェネレックジャパンは、保証期間中の保証サービスと保守部品の費用を負担します。
9320A
Awards
技術仕様
ステレオ・アナログ・バランス・ライン入力（6.3mm TRSコネクター）
XLRデジタル・オーディオ出力（AES/EBUフォーマット対応：AES3）
XLRデジタル・オーディオ入力（AES/EBUフォーマット：AES3 およびSPDIFフォーマット対応：75～110Ωインピーダンス・コンバーター使用時）
ヘッドホン出力（6.3mmステレオ・ジャック）
GLMマネージメント・ネットワーク×2（うち1系統は長距離のネットワーク接続に必要となるターミネーター端子）
USB Type C端子×2（うち1系統は予備電源入力）
※いずれも（A補正、20-20kHz、Lo Gain / Hi Gain）
※いずれも（A補正、20-20kHz、Lo Gain / Hi Gain）
※ オーディオ入出力端子について これらの端子は、モニター・コントローラーとしての機能を使用するための入出力端子です。DAWなどで録音の入力を行うための端子ではございません。
9320A
SAM™ Reference Controller
Technical Specifications
9320A
SAM™ Reference Controller
Technical Specifications
Connectivity
• Genelec measurement microphone connector.
• Headphones output (6.3 mm stereo jack).
• Stereo analogue balanced line outputs (6.3 mm tip-ring-sleeve connectors).
• Stereo analogue balanced line inputs (6.3 mm tip-ring-sleeve connectors).
• XLR digital audio output, supports AES/EBU (AES3) format.
• XLR digital audio input, supports AES/EBU (AES3) format and SPDIF format when used with a separate 75 to 110 ohm impedance converter.
• GLM management network connection (bottom connector) and GLM network terminator connector needed for long networks (top connector).
• USB type C auxiliary power input for use when the computer USB output cannot supply sufficient power for 9320A.
• Kensington compatible anti-theft lock opening (top).
• USB type C computer interface, used for management, audio input, and power supply for 9320A.
Performance Summary
| Headphone output load condition | Headphone impedance (Ω) | Max output power (mW) |
|---|---|---|
| Max output power into two simultaneous output channels, both channels loaded | 16 | 120 |
| 32 | 140 | |
| 150 | 200 | |
| 300 | 115 | |
| 600 | 57 |
Noise dose calculation standards available in 9320A
| Name | US OSHA/MSHA | US NIOSH/ACGIH | US DOD 3dB | US DOD 4dB | Europe EU-OSHA | Explanation |
|---|---|---|---|---|---|---|
| Lcrit | 90 | 85 | 85 | 85 | 85 | Noise dose safety limit (dB) |
| Tcrit | 8 | 8 | 8 | 8 | 8 | Duration of accumulation (h) |
| rate | 5 | 3 | 3 | 4 | 3 | Exchange rate (dB) |
9320A
SAM™ Reference Controller
Technical Specifications
9320A
SAM™ Reference Controller
Technical Specifications
Connectivity
• Genelec measurement microphone connector.
• Headphones output (6.3 mm stereo jack).
• Stereo analogue balanced line outputs (6.3 mm tip-ring-sleeve connectors).
• Stereo analogue balanced line inputs (6.3 mm tip-ring-sleeve connectors).
• XLR digital audio output, supports AES/EBU (AES3) format.
• XLR digital audio input, supports AES/EBU (AES3) format and SPDIF format when used with a separate 75 to 110 ohm impedance converter.
• GLM management network connection (bottom connector) and GLM network terminator connector needed for long networks (top connector).
• USB type C auxiliary power input for use when the computer USB output cannot supply sufficient power for 9320A.
• Kensington compatible anti-theft lock opening (top).
• USB type C computer interface, used for management, audio input, and power supply for 9320A.
The 9320 uses power from one USB connector at a time. When both connectors are connected, the PWR connector is used for power. The computer USB-C power input limits to 2.5 W input power (500mA input current). When the PWR connector is in used, the output power available to the headphone is
slightly higher; the benefit is +0 dB to 2.5 dB more output, depending on the load impedance. The PWR input connector is designed to work with a standard 5 V 1A USB power adapter.
Performance Summary
Mechanical and power
| Parameter | Unit | Value |
|---|---|---|
| Weight | kg (lbs) | 0.890 (2.0) |
| Height | mm (in) | 60 (2 3/8) |
| Width | mm (in) | 190 (7 1/2) |
| Depth | mm (in) | 139 (5 1/2) |
| Supply voltage, USB type C connector | VDC | 5 |
| Operating power consumption, no outputs driven | W | 1.5 |
| Operating power consumption, using computer connector USB-C | W | < 2.5 (typ. 2.25) |
| Operating power consumption, using PWR connector USB-C | W | < 3.5 |
| Sleep mode power consumption | W | 0.125 |
| Operating temperature | C (F) | 15 – 35 (60 – 95) |
| Operating humidity, noncondensing | % | 10 – 80 |
Typical system performance
| Parameter | Unit | AES/EBU input to headphone output | AES/EBU input to line output | Line input to line output | Line input to headphone output | Line input to AES/EBU output |
|---|---|---|---|---|---|---|
| Frequency response, – 3 dB point | kHz | 0 – 46 | 0 – 46 | 0.2 Hz – 46 | 0.2 Hz – 46 | 0.2 Hz – 46 |
| Frequency response flatness, measurement range 10Hz – 40 kHz | dB | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 |
| Channel gain difference | dB | < 0.1 | < 0.1 | < 0.1 | < 0.1 | < 0.1 |
| Dynamic range (Lo Gain / Hi Gain) | dB | 126 (250-600Ω) | 126 | 121 / 118 | 121 / 118 | 123 / 121 |
| Noise (A weighted), measurement range 20 Hz – 20 kHz, (Vol. -0dBFS) (Lo Gain / Hi Gain) | μV | 3 / 3 | 5.5 / 7.5 | 5.5 / 7.5 | n.a. | n.a. |
| THD+N distortion and noise (Lo Gain), maximum volume setting, input signal -6 to 0 dBFS 1 kHz, measurement range 20 Hz - 20 kHz | % / dB | < 0.0004 / < –108 | < 0.0004 / < –108 | < 0.0005 / < –106 | < 0.0005 / < –106 | < 0.0004 / < –108 |
| THD+N distortion and noise (Hi Gain), maximum volume setting, input signal -6 to 0 dBFS 1 kHz, measurement range 20 Hz - 20 kHz | % / dB | n.a. | n.a. | < 0.0006 / -104 | < 0.0006 / -104 | < 0.0005 / -106 |
| Input to output latency | ms | 3.2 | 3.2 | 2.1 | 2.1 | 2.0 |
| Crosstalk 10kHz -10dBFS Load impedances (100 kΩ, 150 Ω, 32 Ω)* | dB | -120, -87, -74* | -120 | -120 | -120, -87, -74* | -120 |
| * When using small headphone loads, most of the crosstalk is caused by impedance of common ground of TRS connector. | ||||||
Typical output performance
| Parameter | Unit | Headphone output | Analog line output | AES/EBU output |
|---|---|---|---|---|
| Connector | 1/4 in TRS | 1/4 in TRS | XLR male | |
| Electrical interface | Split supply, ground referenced | Balanced | AES 3 | |
| Maximum output voltage | V RMS (dBu) | 6 (17.8) | 6 (17.8) | n.a. |
| V peak | 10.6 | 10.6 | n.a. | |
| V peak-to-peak | 21.3 | 21.3 | n.a. | |
| Output impedance | Ω (ohm) | 1.5 | 80 | 110 |
| Max output current | mA | 120 | n.a. | n.a. |
| Headphone maximum output power (Both left and right channels loaded. Power feed from the computer USB-C connector. In parenthesis when the PWR USB-C input is used for power.) | mW |
|
n.a. | n.a. |
| Frequency response (-3 dB point) | kHz | 0 – 46 | 0 – 46 | 0 – 46 |
| Frequency response flatness (range 10Hz – 40 kHz) | dB | ± 0.1 | ± 0.1 | ± 0.01 |
| Channel gain difference | dB | < 0.05 | < 0.05 | < 0.01 |
| Dynamic range | dB | 126 (Load 250-600Ω) | 126 | 138 |
| Noise A weighted (20-20 kHz) | uV | 3 | 3 | n.a. |
| Distortion and noise (250-600Ω) Input -6 to 0 dBFS 1 kHz, 20 Hz to 20 kHz measurement range. | % | < 0.0004 | < 0.0004 | n.a. |
| dB | < –108 | < –108 | n.a. |
Typical input performance
| Parameter | Unit | Analogue line input | USB input | AES/EBU input |
|---|---|---|---|---|
| Connector | mm (in) | 6.3 (1/4) TRS | USB-C | XLR female |
| Interface type, electrical | Balanced | USB 2.0 High Speed | AES 3 | |
| Maximum input voltage (Lo Gain) | dBu | 24 | n.a. | n.a. |
| Maximum input voltage (Hi Gain) | dBu | 12 | n.a. | n.a. |
| Input impedance, differential | Ω (ohm) | 6600 | n.a. | 110 |
| Frequency response, -3 dB | kHz | 0.2 Hz - 46 | 0 – 46 | 0 – 46 |
| Samplerates | kHz | n.a. | 44.1, 48, 88.2, 96, 176.4, 192 | 32 – 192 |
| Sample word length | bit | n.a. | 24 | 16 – 24 |
| Frequency response flatness 20 Hz - 40 kHz | dB | ± 0.05 | ± 0.01 | ± 0.01 |
| Channel gain difference | dB | < 0.05 | < 0.01 | < 0.01 |
| Dynamic range (A weighted) 20-20kHz (Lo Gain / Hi Gain) | dB | 123 / 121 | 138 (24 bit) | 138 (24 bit) |
| Equivalent input noise (A weighted) 20-20kHz (Lo Gain / Hi Gain) | μV | 9 / 3 | n.a. | n.a. |
| THD+N distortion and noise (Hi Gain), input signal -6 to 0 dBFS 1 kHz, measurement range 20 Hz - 20 kHz | % / dB | 0.0005 / –106 | n.a. | n.a. |
| Distortion and noise (Low Gain), input signal -6 to 0 dBFS 1 kHz, measurement range 20 Hz - 20 kHz | % / dB | 0.0004 / –108 | n.a. | n.a. |
Typical total harmonic distortion + noise performance of the headphone output at various headphone imedances.
